NH-X Multi
NH-X Multi はほぼ瞬時に全気筒の平均有効圧力や燃焼状態を把握することができ、同じ測定条件下での計測結果の比較が可能です。
波浪など外乱が生じていてもほぼ同じ測定条件下での燃焼状況がわかり、各シリンダ間の負荷のばらつきの判断に有効です。
対象エンジン 2サイクル/4サイクル ディーゼルエンジン/ガスエンジン
シリンダ数 Max 40シリンダ
回転数 21〜2500 RPM
燃焼圧力 200kg/cm2G Max.
メモリーch数 40ch

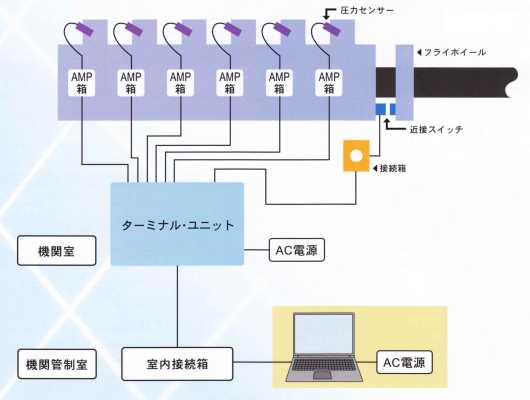

入力
筒内圧センサー : 水晶圧電式圧力センサー
TDCパルス : 専用近接スイッチ
電源 AC100〜220V

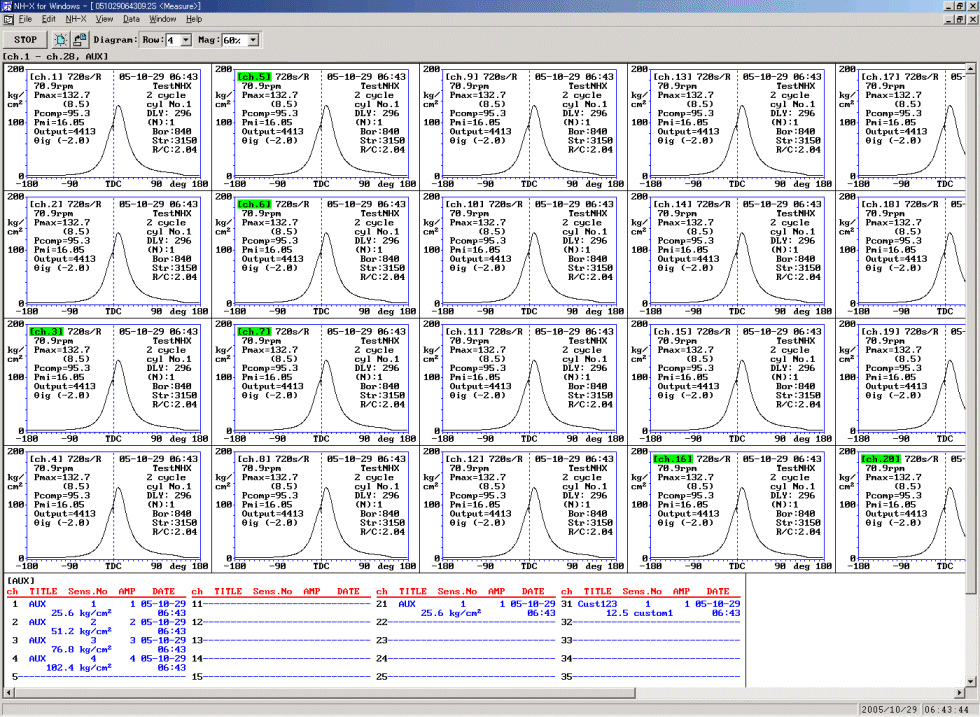

コントロールソフト動作例 (クリックで拡大)

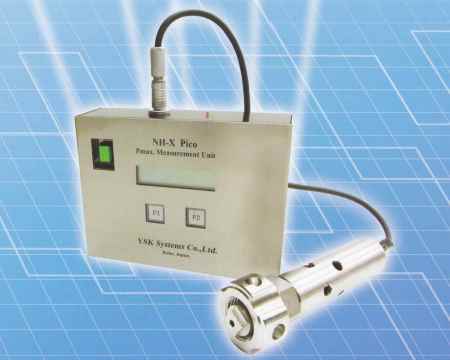

NH-X Pico
NH-X Pico はセンサーをインジケーターコックへ差し込むだけでPmaxが計測できます。
全気筒のPmax値は全て記憶されるので、パソコンも使わずノートに転記するだけです。
またTDCは要りませんので余分な工事はありません。
対象エンジン 2サイクル/4サイクル ディーゼルエンジン/ガスエンジン
シリンダ数 Max 48シリンダ
回転数 35〜2400 RPM (2サイクル) / 60〜1200 RPM (4サイクル)
燃焼圧力 30〜250kg/cm2G Max.
メモリーch数 48ch
入力
筒内圧センサー : 水晶圧電式圧力センサー
その他 上死点(TDC)信号不要(工事不要)。
10,20,40,80回のいずれかの連続燃焼を選択可能。
上記サイクルのPmaxの平均、最大値、最小値を記録しLCDで表示。
電源 単3アルカリ乾電池x4本 (連続24時間以上動作可能)
